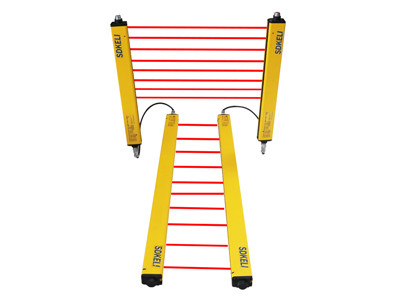

KS06型級連式光電保護裝置

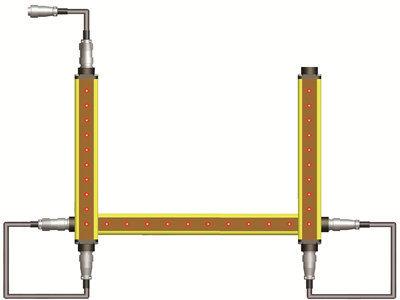

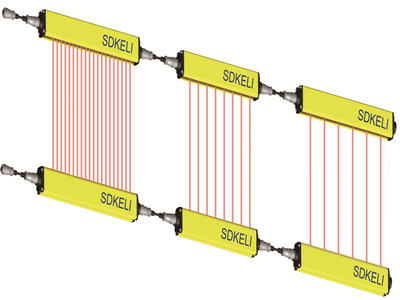

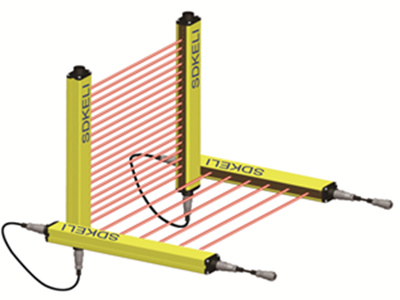

產品介紹：KS06型級連式光電保護裝置可以實現4套光幕串聯，光束總數最多可達288路，還可以實現保護高度加大的“串行設置”、多面保護的“L型設置”和“U型設置”等，簡化安裝布線空間的同時，為用戶節約成本。KS06型級連式光電保護裝置4套光幕可共用一套控制器，可配套CPSII型控制器、CPSIII型控制器、CQ2型控制器。

分享到：

產品特點

1、具有分路指示功能，直觀顯示光束通斷狀態
2、多套光幕共用一臺控制器，布線簡單

產品組成

由控制器、1套主光幕和1～3套副光幕、傳輸線、電源線組成

規格型號

注1：級連4套或總光束大于144的級連光幕，必須選用功耗30W的控制器。

注2：級連式光電保護裝置整機規格未體現安裝支架部分，請在訂貨時特別注明。

光學特性
安全等級	Type4 Cat.4 PL e
執行標準	GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2
檢測光源	紅外LED（中心波長940nm）
保護高度	光軸間距×（光束數-1）
EAA	滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距	10mm	20mm	40mm
檢測精度	18mm	28mm	48mm
光速數	16、20...72	8、12...72	4、6...72
檢測距離	A型：0~6m,B型：0~12m,D型：0~20m
環境特性
環境溫度	工作	-10℃~55℃（無結霜及凝霧）
環境溫度	存儲	-40℃~70℃
環境濕度	工作	35％RH~85％RH
環境濕度	存儲	35％RH~95％RH
抗光干擾	白熾光源	3000Lux
	熒光光源	3000Lux
	太陽光源	10000Lux
EMC	EMS	符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMC	EMI	符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動	頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊	加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級	IP65

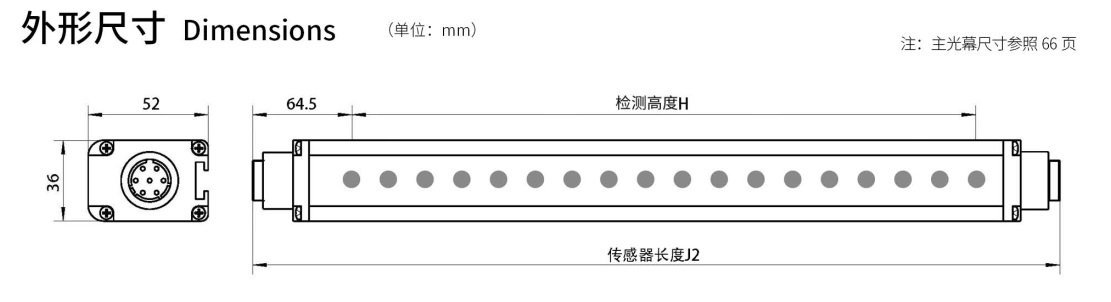

外形尺寸	52×36×J1/J2mm(J1為主光幕/受光器長度；J2為副光幕發/受光器長度)
電氣特性
電源電壓	DC12V±10％
消耗電流	發光器	≤300mA
消耗電流	受光器	≤100mA
輸出特性	通光時輸出頻率4kHz的方波信號
配套控制器	CPSII/CPSIII/CQ2/

光束數	光軸間距10		光軸間距20		光軸間距40
	檢測精度18		檢測精度28		檢測精度48
	規格型號	保護高度	規格型號	保護高度	規格型號	保護高度
4					KS06()*0440	120
6					KS06()*0640	200
8			KS06()*0820	140	KS06()*0840	280
10					KS06()*1040	360
12			KS06()*1220	220	KS06()*1240	440
14					KS06()*1440	520
16	KS06()*1610	150	KS06()*1620	300	KS06()*1640	600
18					KS06()*1840	680
20	KS06()*2010	190	KS06()*2020	380	KS06()*2040	760
22					KS06()*2240	840
24	KS06()*2410	230	KS06()*2420	460	KS06()*2440	920
26					KS06()*2640	1000
28	KS06()*2810	270	KS06()*2820	540	KS06()*2840	1080
30					KS06()*3040	1160
32	KS06()*3210	310	KS06()*3220	620	KS06()*3240	1240
34					KS06()*3440	1320
36	KS06()*3610	350	KS06()*3620	700	KS06()*3640	1400
38					KS06()*3840	1480
40	KS06()*4010	390	KS06()*4020	780	KS06()*4040	1560
42					KS06()*4240	1640
44	KS06()*4410	430	KS06()*4420	860	KS06()*4440	1720
46					KS06()*4640	1800
48	KS06()*4810	470	KS06()*4820	940	KS06()*4820	1880
50					KS06()*5040	1960
52	KS06()*5210	510	KS06()*5220	1020	KS06()*5240	2040
54					KS06()*5440	2120
56	KS06()*5610	550	KS06()*5620	1100	KS06()*5640	2200
58					KS06()*5840	2280
60	KS06()*6010	590	KS06()*6020	1180	KS06()*6040	2360
62					KS06()*6240	2440
64	KS06()*6410	630	KS06()*6420	1260	KS06()*6440	2520
66					KS06()*6640	2600
68	KS06()*6810	670	KS06()*6820	1340	KS06()*6840	2680
70
72	KS06()*7210	710	KS06()*7220	1420

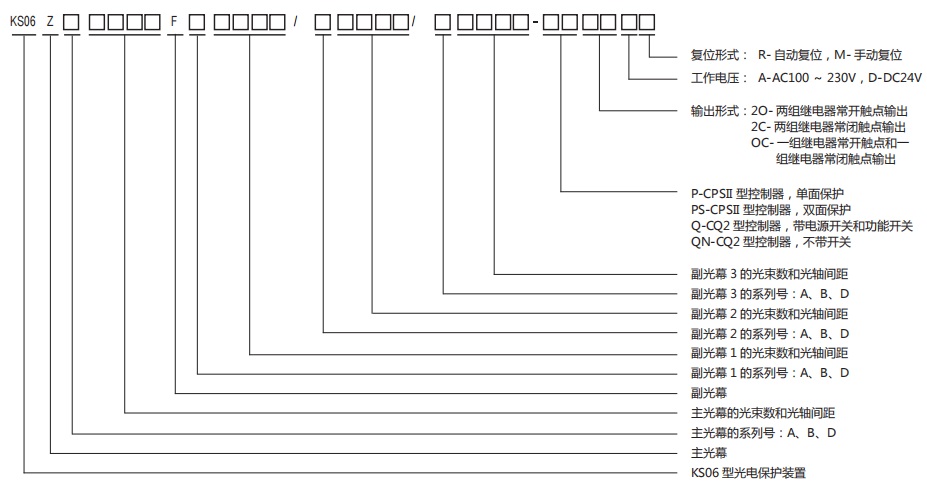

注：規格型號中（）表示主/副光幕編號，Z表示主光幕，F(xiàn)1/F2/F3表示副光幕序號；*表示檢測距離系列號，A系列0~6m，B系列0~12m，D系列0~20m，光軸間距10mm的副光幕用防護罩長度增加10mm。(單位mm)

光束數	光軸間距10					光軸間距20					光軸間距40
	檢測精度18					檢測精度28					檢測精度48
	H	主光幕J1	副光幕J2	L	C	H	主光幕J1	副光幕J2	L	C	H	主光幕J1	副光幕J2	L	C
4											120	239	249	500	300
6											200	319	329	500	380
8						140	239	249	500	300	280	399	409	750	460
10											360	479	489	750	540
12						220	319	329	500	380	440	559	569	1000	620
14											520	639	649	1000	700
16	150	239	259	500	300	300	399	409	750	460	600	719	729	1000	780
18											680	799	809	1000	860
20	190	279	299	500	340	380	479	489	750	540	760	879	889	1000	940
22											840	959	969	1200	1020
24	230	319	339	500	380	460	559	569	1000	620	920	1039	1049	1500	1100
26											1000	1119	1129	1500	1180
28	270	359	379	750	420	540	639	649	1000	700	1080	1199	1209	1500	1260
30											1160	1279	1289	1500	1340
32	310	399	419	750	460	620	719	729	1000	780	1240	1359	1369	1750	1420
34											1320	1439	1449	1750	1500
36	350	439	459	750	500	700	799	809	1000	860	1400	1519	1529	1750	1580
38											1480	1599	1609	2000	1660
40	390	479	499	750	540	780	879	889	1200	940	1560	1679	1689	2000	1740
42											1640	1759	1769	2000	1820
44	430	519	539	750	580	860	959	969	1200	1020	1720	1839	1849		1900
46											1800	1919	1929		1980
48	470	559	579	1000	620	940	1039	1049	1500	1100	1880	1999	2009		2060
50											1960	2079	2089		2140
52	510	599	619	1000	660	1020	1119	1129	1500	1180	2040	2159	2169		2220
54											2120	2239	2249		2300
56	550	639	659	1000	700	1100	1199	1209	1500	1260	2200	2319	2329		2380
58											2280	2399	2409		2460
60	590	679	699	1000	740	1180	1279	1289	1500	1340	2360	2479	2489		2540
62											2280	2399	2409		2460
64	630	719	739	1000	780	1260	1359	1369	1750	1420	2520	2639	2649		2700
66											2600	2719	2729		2780
68	670	759	779	1000	820	1340	1439	1449	1750	1500	2680	2799	2809		2860
70											2760
72	710	799	819	1000	860	1420	1519	1529	1750	1580	2840
備注：H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）。光軸間距10mm的副光幕用防護罩長度增加10mm;雙臂鋼管長度L不超過1.5m
