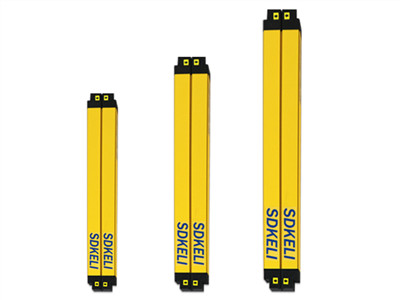

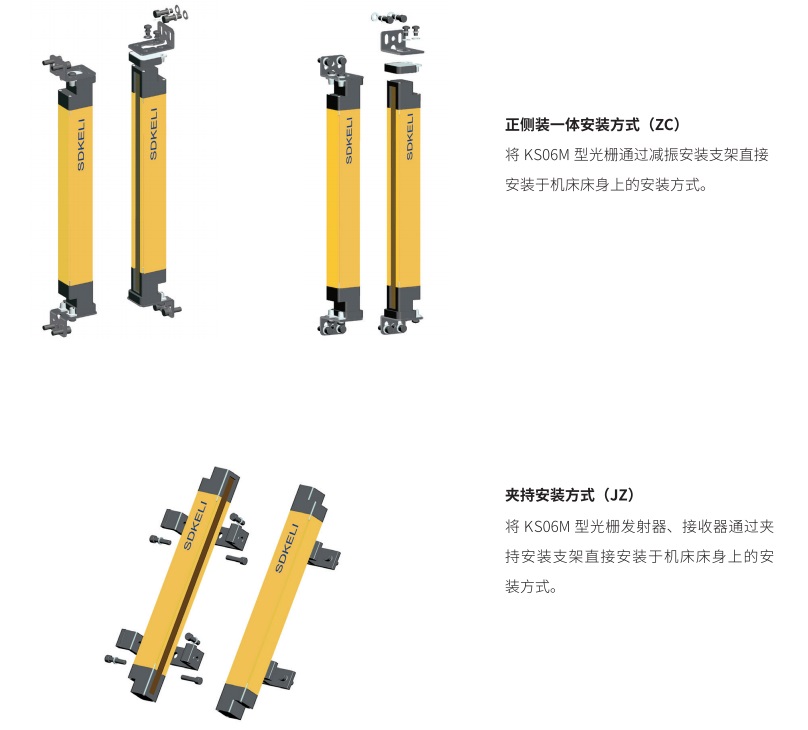

KS06M型安全光柵
產品介紹：KS06型安全光柵專為人身安全防護而設計，產品符合GB/T 19436.1、GB/T19436.2及GB4584-2007的要求。具有安全性高、外觀纖小、無探測盲區、檢測精度高（最高14mm，可用于手指保護）等特點。適用于自動化領域及危險機械加工現場的人身安全防護。KS06M型安全光柵可對3m、6m、9m等不同距離的危險區域提供防護，用戶可根據實際臺面選擇合適的光柵規格。KS06M型安全光柵提供兩路PNP或NPN控制信號，當用戶現場需要繼電器信號進行控制時，可配合CSRMB型安全繼電器模塊使用。
分享到：產品特點
1、安全性高，產品符合GB/T 19436.1（安全四級）、GB/T19436.2（安全四級）及GB4584-2007安全2、KS06M型安全光柵外觀纖小精致，截面為25mm * 30mm
3、KS06M型安全光柵無探測盲區
4、檢測精度高，可達14mm，適用于保護手指
5、可對3米、6米、9米等不同距離的危險區域提供防護
6、適用于自動化領域及機械加工現場
產品組成

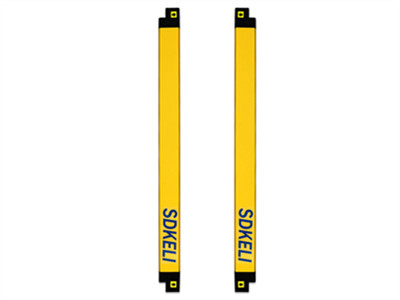

由發光器、受光器、傳輸線組成

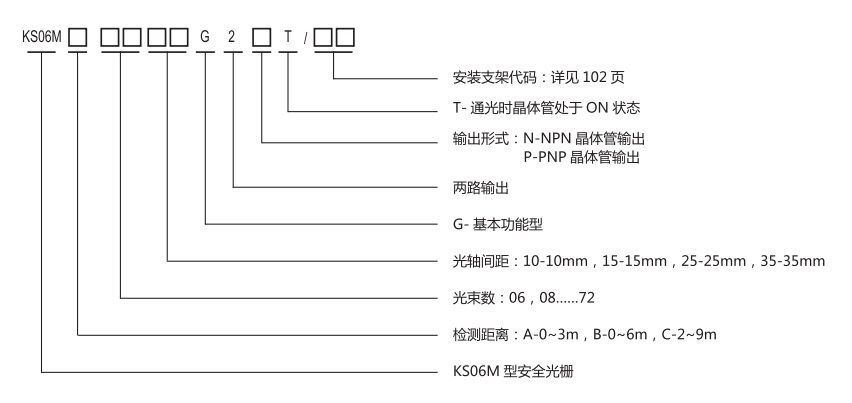

規格型號

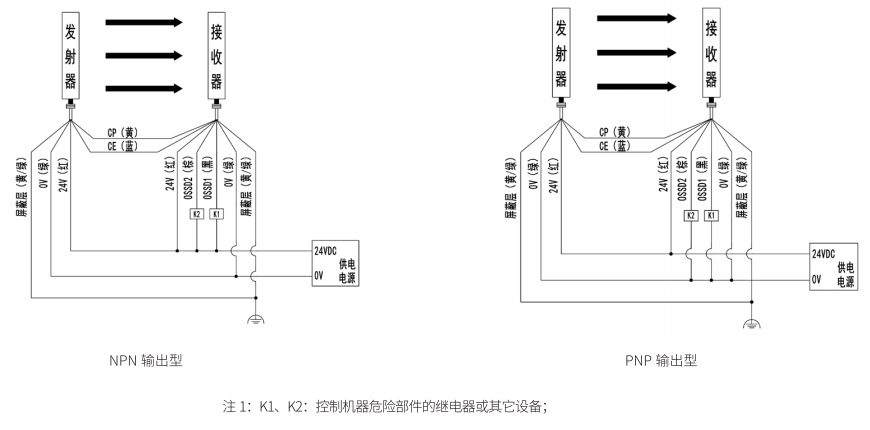

典型布線圖
 |
|---|
| 安全等級 | Type4(gb/T19436，ICE61496) | |||
|---|---|---|---|---|
| 執行標準 | GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2 | |||
| 光學特性 | ||||
| 檢測光源 | 紅外LED（中心波長850nm） | |||
| 保護高度 | 光軸間距×（光束數-1） | |||
| EAA | 滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5° | |||
| 光軸間距 | 10mm | 15mm | 25mm | 35mm |
| 檢測精度 | 14mm | 20mm | 30mm | 40mm |
| 光速數 | 16、20、24...72 | 12、14、16...72 | 8、10、12...72 | 6、8、10...72 |
| 檢測距離 | A型：0~3m,B型：0~6m,C型：2~9m（特殊定制） | |||
| 環境特性 | ||||
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） | ||
| 存儲 | -40℃~70℃ | |||
| 環境濕度 | 工作 | 35％RH~85％RH | ||
| 存儲 | 35％RH~95％RH | |||
| 抗光干擾 | 白熾光源 | 3000Lux | ||
| 熒光光源 | 3000Lux | |||
| 太陽光源 | 10000Lux | |||
| EMC | EMS | 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求 | ||
| EMI | 符合EN61326-1和EN55011中對工業現場的電磁輻射要求 | |||
| 抗振動 | 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次 | |||
| 抗沖擊 | 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次 | |||
| 防護等級 | IP65 | |||
| 外形尺寸 | 25×30×Jmm(J為發光器/受光器長度) | |||
| 電氣特性 | ||||
| 電源電壓 | DC24V±10％ | |||
| 消耗電流 | 發光器 | ≤120mA | ||
| 受光器 | ≤120mA | |||
| 響應時間 | ≤10ms | |||
| 輸出特性 | NPN輸出 | NPN晶體管輸出×2；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≤4V。遮光時晶體管OFF，輸出電壓≥VCC-1V。漏電流＜2mA | ||
| PNP輸出 | PNP晶體管輸出×2；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≥VCC-4V。遮光時晶體管OFF，輸出電壓≤1V。漏電流＜2mA | |||
| 檢查功能 | 動態自檢 | |||
| 光束數 | 光軸間距10 | 光軸間距15 | 光軸間距25 | 光軸間距35 | ||||
|---|---|---|---|---|---|---|---|---|
| 檢測精度14 | 檢測精度20 | 檢測精度30 | 檢測精度40 | |||||
| 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | 規格型號 | 保護高度 | |
| 6 | KS06M*0635G2#T | 175 | ||||||
| 8 | KS06M*0825G2#T | 175 | KS06M*0835G2#T | 245 | ||||
| 10 | KS06M*1025G2#T | 225 | KS06M*1035G2#T | 315 | ||||
| 12 | KS06M*1215G2#T | 165 | KS06M*1225G2#T | 375 | KS06M*1235G2#T | 385 | ||
| 14 | KS06M*1415G2#T | 195 | KS06M*1425G2#T | 325 | KS06M*1435G2#T | 455 | ||
| 16 | KS06M*1610G2#T | 150 | KS06M*1615G2#T | 225 | KS06M*1625G2#T | 375 | KS06M*1635G2#T | 525 |
| 18 | KS06M*1815G2#T | 255 | KS06M*1825G2#T | 425 | KS06M*1835G2#T | 595 | ||
| 20 | KS06M*2010G2#T | 190 | KS06M*2015G2#T | 285 | KS06M*2025G2#T | 475 | KS06M*2035G2#T | 665 |
| 22 | KS06M*2215G2#T | 315 | KS06M*2225G2#T | 525 | KS06M*2235G2#T | 735 | ||
| 24 | KS06M*2410G2#T | 230 | KS06M*2415G2#T | 345 | KS06M*2425G2#T | 575 | KS06M*2435G2#T | 805 |
| 26 | KS06M*2615G2#T | 375 | KS06M*2625G2#T | 625 | KS06M*2635G2#T | 875 | ||
| 28 | KS06M*2810G2#T | 270 | KS06M*2815G2#T | 405 | KS06M*2825G2#T | 675 | KS06M*2835G2#T | 945 |
| 30 | KS06M*3015G2#T | 435 | KS06M*3025G2#T | 725 | KS06M*3035G2#T | 1015 | ||
| 32 | KS06M*3210G2#T | 310 | KS06M*3215G2#T | 465 | KS06M*3225G2#T | 775 | KS06M*3235G2#T | 1085 |
| 34 | KS06M*3415G2#T | 495 | KS06M*3425G2#T | 825 | KS06M*3435G2#T | 1155 | ||
| 36 | KS06M*3610G2#T | 350 | KS06M*3615G2#T | 525 | KS06M*3625G2#T | 875 | KS06M*3635G2#T | 1225 |
| 38 | KS06M*3815G2#T | 555 | KS06M*3825G2#T | 925 | KS06M*3835G2#T | 1295 | ||
| 40 | KS06M*4010G2#T | 390 | KS06M*4015G2#T | 585 | KS06M*4025G2#T | 975 | KS06M*4035G2#T | 1365 |
| 42 | KS06M*4215G2#T | 615 | KS06M*4225G2#T | 1025 | KS06M*4235G2#T | 1435 | ||
| 44 | KS06M*4410G2#T | 430 | KS06M*4415G2#T | 645 | KS06M*4425G2#T | 1075 | KS06M*4435G2#T | 1505 |
| 46 | KS06M*4615G2#T | 675 | KS06M*4625G2#T | 1125 | KS06M*4635G2#T | 1575 | ||
| 48 | KS06M*4810G2#T | 470 | KS06M*4815G2#T | 705 | KS06M*4825G2#T | 1175 | KS06M*4835G2#T | 1645 |
| 50 | KS06M*5015G2#T | 735 | KS06M*5025G2#T | 1225 | KS06M*5035G2#T | 1715 | ||
| 52 | KS06M*5210G2#T | 510 | KS06M*5215G2#T | 765 | KS06M*5225G2#T | 1275 | KS06M*5235G2#T | 1785 |
| 54 | KS06M*5415G2#T | 795 | KS06M*5425G2#T | 1325 | KS06M*5435G2#T | 1855 | ||
| 56 | KS06M*5610G2#T | 550 | KS06M*5615G2#T | 825 | KS06M*5625G2#T | 1375 | KS06M*5635G2#T | 1925 |
| 58 | KS06M*5815G2#T | 855 | KS06M*5825G2#T | 1425 | KS06M*5835G2#T | 1995 | ||
| 60 | KS06M*6010G2#T | 590 | KS06M*6015G2#T | 885 | KS06M*6025G2#T | 1475 | KS06M*6035G2#T | 2065 |
| 62 | KS06M*6215G2#T | 915 | KS06M*6225G2#T | 1525 | KS06M*6235G2#T | 2135 | ||
| 64 | KS06M*6410G2#T | 630 | KS06M*6415G2#T | 945 | KS06M*6425G2#T | 1575 | KS06M*6435G2#T | 2205 |
| 66 | KS06M*6615G2#T | 975 | KS06M*6625G2#T | 1625 | KS06M*6635G2#T | 2275 | ||
| 68 | KS06M*6810G2#T | 670 | KS06M*6815G2#T | 1005 | KS06M*6825G2#T | 1675 | KS06M*6835G2#T | 2345 |
| 70 | KS06M*7015G2#T | 1035 | KS06M*7025G2#T | 1725 | KS06M*7035G2#T | 2415 | ||
| 72 | KS06M*7210G2#T | 710 | KS06M*7215G2#T | 1065 | KS06M*7225G2#T | 1775 | KS06M*7235G2#T | 2485 |
| 注：規格型號中*表示光幕保護距離，A系列保護距離0-3mB系列保護距離0-6mC系列保護距離2-9m；#表示輸出形式，P表示PNP輸出，N表示NPN輸出。(單位mm) | ||||||||

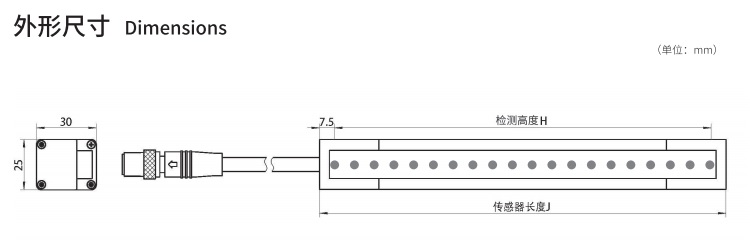

H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）
| 光束數 | 光軸間距10 | 光軸間距15 | 光軸間距25 | 光軸間距35 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 檢測精度14 | 檢測精度20 | 檢測精度30 | 檢測精度40 | |||||||||||||
| H | J | L | H | J | L | H | J | L | H | J | L | |||||
| 6 | 175 | 190 | 500 | |||||||||||||
| 8 | 175 | 190 | 500 | 245 | 260 | 500 | ||||||||||
| 10 | 225 | 240 | 500 | 315 | 330 | 500 | ||||||||||
| 12 | 165 | 180 | 500 | 275 | 290 | 500 | 385 | 400 | 750 | |||||||
| 14 | 195 | 210 | 500 | 325 | 340 | 750 | 455 | 470 | 750 | |||||||
| 16 | 150 | 165 | 500 | 225 | 240 | 500 | 375 | 390 | 750 | 525 | 540 | 750 | ||||
| 18 | 255 | 270 | 500 | 425 | 440 | 750 | 595 | 610 | 1000 | |||||||
| 20 | 190 | 205 | 500 | 285 | 300 | 500 | 475 | 490 | 750 | 665 | 680 | 1000 | ||||
| 22 | 315 | 330 | 500 | 525 | 540 | 750 | 735 | 750 | 1000 | |||||||
| 24 | 230 | 245 | 500 | 345 | 360 | 750 | 575 | 590 | 1000 | 805 | 820 | 1000 | ||||
| 26 | 375 | 390 | 750 | 625 | 640 | 1000 | 875 | 890 | 1200 | |||||||
| 28 | 270 | 285 | 500 | 405 | 420 | 750 | 675 | 690 | 1000 | 945 | 960 | 1200 | ||||
| 30 | 435 | 450 | 750 | 725 | 740 | 1000 | 1015 | 1030 | 1200 | |||||||
| 32 | 310 | 325 | 500 | 465 | 480 | 750 | 775 | 790 | 1000 | 1085 | 1100 | 1500 | ||||
| 34 | 495 | 510 | 750 | 825 | 840 | 1200 | 1155 | 1170 | 1500 | |||||||
| 36 | 350 | 365 | 750 | 525 | 540 | 750 | 875 | 890 | 1200 | 1225 | 1240 | 1500 | ||||
| 38 | 555 | 570 | 750 | 925 | 940 | 1200 | 1295 | 1310 | 1500 | |||||||
| 40 | 390 | 405 | 750 | 585 | 600 | 1000 | 975 | 990 | 1200 | 1365 | 1380 | 1750 | ||||
| 42 | 615 | 630 | 1000 | 1025 | 1040 | 1500 | 1435 | 1450 | 1750 | |||||||
| 44 | 430 | 445 | 750 | 645 | 660 | 1000 | 1075 | 1090 | 1500 | 1505 | 1520 | 1750 | ||||
| 46 | 675 | 690 | 1000 | 1125 | 1140 | 1500 | 1575 | 1590 | 2000 | |||||||
| 48 | 470 | 485 | 750 | 705 | 720 | 1000 | 1175 | 1190 | 1500 | 1645 | 1660 | 2000 | ||||
| 50 | 735 | 750 | 1000 | 1225 | 1240 | 1500 | 1715 | 1730 | 2000 | |||||||
| 52 | 510 | 525 | 750 | 765 | 780 | 1000 | 1275 | 1290 | 1500 | 1785 | 1800 | 2000 | ||||
| 54 | 795 | 810 | 1000 | 1325 | 1340 | 1750 | 1855 | 1870 | ||||||||
| 56 | 550 | 565 | 750 | 825 | 840 | 1200 | 1375 | 1390 | 1750 | 1925 | 1940 | |||||
| 58 | 855 | 870 | 1200 | 1425 | 1440 | 1750 | 1995 | 2010 | ||||||||
| 60 | 590 | 605 | 1000 | 885 | 900 | 1200 | 1475 | 1490 | 1750 | 2065 | 2080 | |||||
| 62 | 915 | 930 | 1200 | 1525 | 1540 | 1750 | 2135 | 2150 | ||||||||
| 64 | 630 | 645 | 1000 | 945 | 960 | 1200 | 1575 | 1590 | 2000 | 2205 | 2220 | |||||
| 66 | 975 | 990 | 1200 | 1625 | 1640 | 2000 | 2275 | 2290 | ||||||||
| 68 | 670 | 685 | 1000 | 1005 | 1020 | 1200 | 1675 | 1690 | 2000 | 2345 | 2360 | |||||
| 70 | 1035 | 1050 | 1500 | 1725 | 1740 | 2000 | 2415 | 2430 | ||||||||
| 72 | 710 | 725 | 1000 | 1065 | 1080 | 1500 | 1775 | 1790 | 2000 | 2485 | 2500 | |||||
| 注：E系列只提供黃底部分的規格型號產品；雙壁鋼管長度L不超過1.5m. | ||||||||||||||||
 |
