CT4型安全光柵

產品介紹：通過 TüV 認證的安全光柵產品，安全等級達到 Type 4 / EN/IEC 61496-1-2 ， Cat. 4 PL e / EN ISO 13849-1-2 。CT4 型安全光柵能夠有效檢測出進入光柵檢測區域的任何超過檢測精度的不透明物體。適用于機械壓力機、液壓機、剪板機、折彎?rùn)C(jī)以及其它危險場合的安全防護。

分享到：

產品特點

1、TÜV 的安全認證，安全等級達到 Type 4 Cat. 4 PL e
2、盲區小，節省安裝空間
3、 IP65/IP67 防護等級，高防護能力
4、通光面防撞設計，型材壁厚 3mm，強力抗沖擊碰撞
5、指示信息豐富，分路指示顯示每光束狀態，具備接線自檢功能
6、內外減振設計，良好的抗振性能

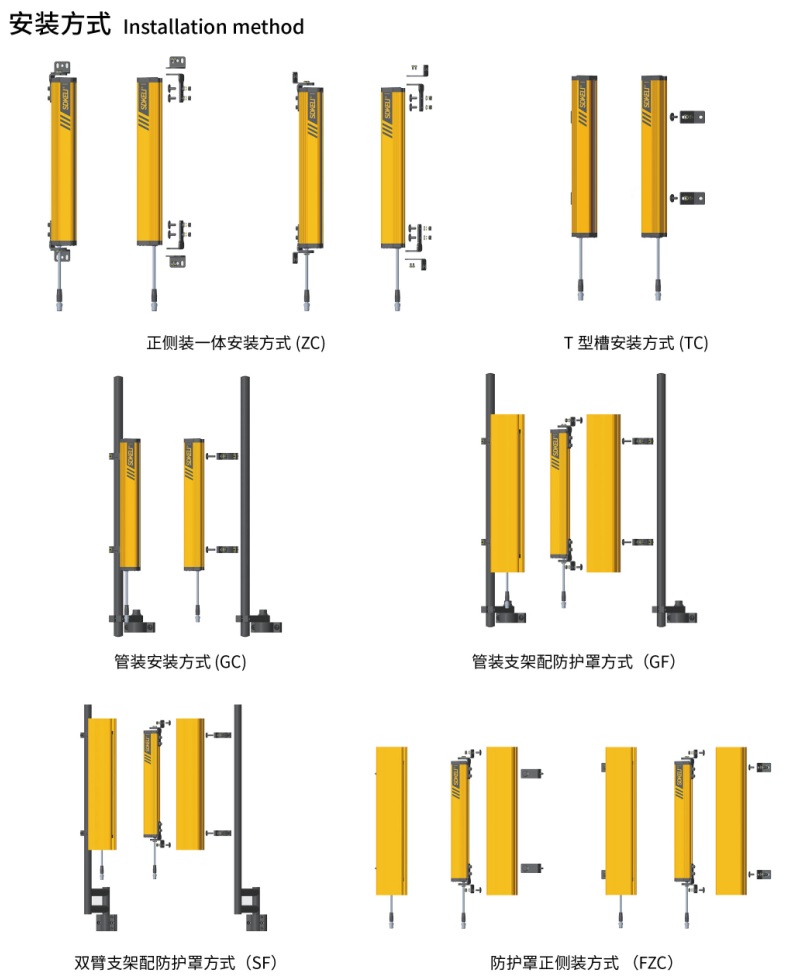

7、高強度支架，多種安裝方式
8、“安全”看的見，強力的 MTTFD、MTTF數據支撐

產品組成

CT4 型安全光柵由發射器、接收器、傳輸線、支架、安裝附件等組成

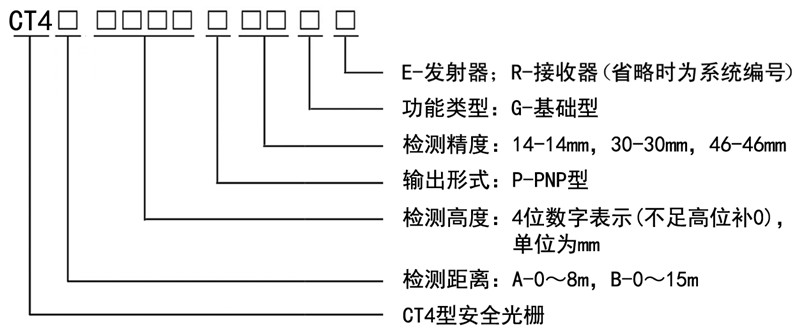

規格型號

典型接線圖

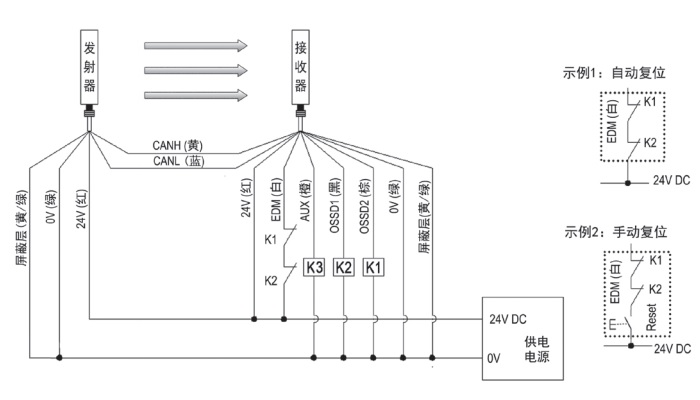

使用EDM功能接線圖

不使用EDM功能接線圖
備注：K1、K2：控制機器危險部件的繼電器或其他設備；K3：負載或PLC（用于監測）。不使用K3時，光柵也可以正常工作

技術參數
執行標準	2014/30/EU（EMC指令） 2006/42/EC（機械安全指令） EN/IEC 61496-1(Type 4 ESPE) EN/IEC 61496-2(Type 4 AOPD) EN ISO 13849-1/-2 (Category4、PLe) EN/IEC 61326-1 ISO 13855
安全類別
安全等級	Type4 cat.4 Ple
DCavg	99%
CCF	100
光學特性
檢測光源	紅外LED（中心波長850nm）
檢測精度	14 mm	30 mm	46 mm
檢測距離	A型:0-8m	B型：0-15m
檢測高度	232 mm～1672 mm（見CT4安全光柵規格型號參數一覽表）
有效孔徑角(EAA)	滿足IEC61496-2要求，檢測距離在3m以上時，EAA＜2.5°
光源	紅外LED（波長850nm）
環境特性
環境溫度	工作	-10～55℃(無結霜及凝霧)
環境溫度	存儲	-30～70℃
環境濕度	工作	35%～85%RH
環境濕度	存儲	35%～95%RH
環境照度	白熾燈	最大3000 Lux
	熒光燈	最大3000 Lux
	太陽光	最大10000 Lux
防護等級	IP65、IP67（IEC60529）
抗振動能力	頻率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗沖擊能力	加速度10g，脈沖持續時間16ms，X、Y及Z 方向各1000次

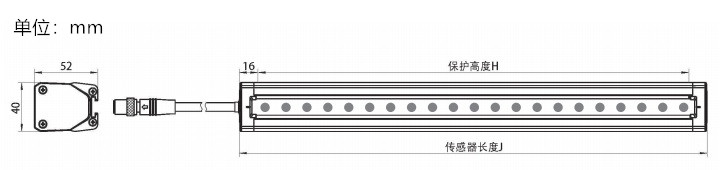

外形尺寸	5240Jmm(J為發光器和受光器長度)
電氣特性
電源電壓	DC 24 V±20% (紋波±5%)
消耗電流 (無負載時)	發射器	＜200 mA
消耗電流 (無負載時)	接收器	＜200 mA
響應時間	6 ms～79 ms
安全輸出（OSSD）	PNP晶體管輸出×2 ON狀態時，負載電流≤300mA，輸出電壓≥Vcc-2V OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響）容性負載：0.9uF 感性負載：4Hz時2H，頻率降低時可以增加
輔助輸出（AUX）	非安全輸出，一路PNP輸出，與OSSD反相，遮光狀態輸出電流≤300mA，電壓≥Vcc-2V，通光狀態輸出電流＜2mA，電壓＜2V
外部設備監控（EDM）	外接繼電器或接觸器負載時，監控負載常閉觸點的狀態 OFF狀態輸入電壓：9V~24V ON狀態輸入電壓：0 ～ 7V或開路
手動復位	在EDM回路中，串入一組常開觸點，可實現手動復位功能

規格型號參數一覽表
檢測精度14mm	規格型號	保護高度	光束數	響應時間	MTTF_D (年)	PFH_D (1/h)	MTTF(年)	外形尺寸
	CT4□0232P14G	232	30	＜14	282	8.67E-09	45	52×40×264
	CT4□0352P14G	352	45	＜19	231	1.08E-08	36	52×40×384
	CT4□0472P14G	472	60	＜24	195	1.19E-08	32	52×40×504
	CT4□0592P14G	592	75	＜30	169	1.50E-08	29	52×40×624
	CT4□0712P14G	712	90	＜35	149	1.61E-08	26	52×40×744
	CT4□0832P14G	832	105	＜41	133	1.87E-08	24	52×40×864
	CT4□0952P14G	952	120	＜46	120	2.03E-08	22	52×40×984
	CT4□1072P14G	1072	135	＜52	110	2.23E-08	21	52×40×1104
	CT4□1192P14G	1192	150	＜57	101	2.47E-08	19	52×40×1224
	CT4□1312P14G	1312	165	＜62	94	2.74E-07	18	52×40×1344
	CT4□1432P14G	1432	180	＜68	87	3.08E-08	17	52×40×1464
	CT4□1552P14G	1552	195	＜73	81	3.08E-08	16	52×40×1584
	CT4□1672P14G	1672	210	＜79	76	3.41E-08	15	52×40×1704
檢測精度30mm	CT4□0232P30G	232	11	＜7	394	5.94E-09	41	52×40×264
	CT4□0352P30G	352	16	＜9	357	6.44E-09	39	52×40×384
	CT4□0472P30G	472	21	＜11	326	7.04E-09	37	52×40×504
	CT4□0592P30G	592	26	＜12	300	7.76E-09	36	52×40×624
	CT4□0712P30G	712	31	＜14	278	8.67E-09	34	52×40×744
	CT4□0832P30G	832	36	＜16	259	9.81E-09	33	52×40×864
	CT4□0952P30G	952	41	＜18	243	9.81E-09	31	52×40×984
	CT4□1072P30G	1072	46	＜20	228	1.08E-08	30	52×40×1104
	CT4□1192P30G	1192	51	＜21	215	1.08E-08	29	52×40×1224
	CT4□1312P30G	1312	56	＜23	203	1.19E-08	28	52×40×1344
	CT4□1432P30G	1432	61	＜25	193	1.19E-08	27	52×40×1464
	CT4□1552P30G	1552	66	＜27	184	1.33E-08	26	52×40×1584
	CT4□1672P30G	1672	71	＜29	175	1.50E-08	25	52×40×1704
檢測精度46mm	CT4□0232P46G	232	7	＜6	429	5.38E-09	43	52×40×264
	CT4□0352P46G	352	10	＜7	402	5.94E-09	41	52×40×384
	CT4□0472P46G	472	13	＜8	378	6.44E-09	40	52×40×504
	CT4□0592P46G	592	16	＜9	357	6.44E-09	38	52×40×624
	CT4□0712P46G	712	19	＜10	338	7.04E-09	37	52×40×744
	CT4□0832P46G	832	22	＜11	321	7.04E-09	36	52×40×864
	CT4□0952P46G	952	25	＜12	305	7.76E-09	35	52×40×984
	CT4□1072P46G	1072	28	＜13	291	7.76E-09	34	52×40×1104
	CT4□1192P46G	1192	31	＜14	278	8.67E-09	33	52×40×1224
	CT4□1312P46G	1312	34	＜15	266	8.67E-09	32	52×40×1344
	CT4□1432P46G	1432	37	＜16	256	9.81E-09	31	52×40×1464
	CT4□1552P46G	1552	40	＜17	246	9.81E-09	30	52×40×1584
	CT4□1672P46G	1672	43	＜19	237	1.08E-08	29	52×40×1704
